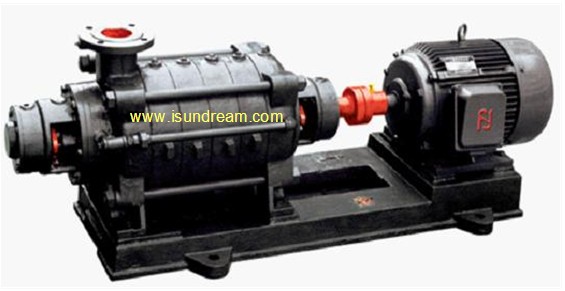

TSWA卧式多级离心泵

TSWA多级离心泵概述

TSWA型卧式多级离心泵系我单位开发生产的节能系列产品，具有效率高、运行噪声低、抗汽蚀性能好、结构合理、使用寿命长等优点。TSWA型多级离心泵全系列共有5个品种40个规格，可供输送80℃以下的清水或物理、化学性质类似于水的液体。使用性能范围：流量Q=15～191m3/h，扬程H=17～247m，转速n=1450r/min。

TSWA多级离心泵产品特点

1、TSWA型多级离心泵结构紧凑，体积小，外形美观，占地面积小，节省建筑费用；
2、TSWA型多级离心泵的转子部件由两端的滚动轴承支撑，泵运行平稳；
3、TSWA型多级离心泵的进口为水平方向，出口为垂直向上布置，简化管路；
4、TSWA型多级离心泵的电机为卧式结构，便于维修。

TSWA多级离心泵产品用途

主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等

TSWA多级离心泵使用条件

1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm
2、介质温度：-15℃~80℃；
3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）
4、周围环境温度应低于40℃,相对湿度低于95%;
5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。
注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

TSWA多级离心泵结构说明

1、TSWA型多级离心泵为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口
径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；
2、TSWA型多级离心泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；
3、TSWA型多级离心泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶
轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。
4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡
胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；
5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；
6、TSWA型多级离心泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。

TSWA多级离心泵性能参数

型号	级数	流量Q			扬程 H （m）		电机功率（KW）
		（m 3 /h）	（L/S）
50TSWA	2	18	5	18.4		2.2
	3	18	5	27.6		3
	4	18	5	36.8		4
	5	18	5	46		5.5
	6	18	5	55.2		5.5
	7	18	5	64.4		7.5
	8	18	5	73.6		7.5
	9	18	5	82.8		7.5
75TSWA	2	36	10	23		5.5
	3	36	10	34.5		7.5
	4	36	10	46		11
	5	36	10	57.5		11
	6	36	10	69		15
	7	36	10	80.5		15
	8	36	10	92		18.5
	9	36	10	103.5		18.5
100TSWA	2	69	19.2	31.2		11
	3	69	19.2	46.8		15
	4	69	19.2	62.4		22
	5	69	19.2	78		30
	6	69	19.2	93.6		30
	7	69	19.2	109.2		37
	8	69	19.2	124.8		45
	9	69	19.2	140.4		45
125TSWA	2	90	25	43.2		22
	3	90	25	64.8		30
	4	90	25	86.4		45
	5	90	25	108		55
	6	90	25	129.6		75
	7	90	25	151.2		75
	8	90	25	172.8		90
	9	90	25	194.4		90
150TSWA	2	155	43	60		45
	3	155	43	90		75
	4	155	43	120		90
	5	155	43	150		110
	6	155	43	180		132
	7	155	43	210		155
	8	155	43	240		180
	9	155	43	270		180
